ВАЛЬЦОВАННЫЕ СОЕДИНЕНИЯ ТРУБ

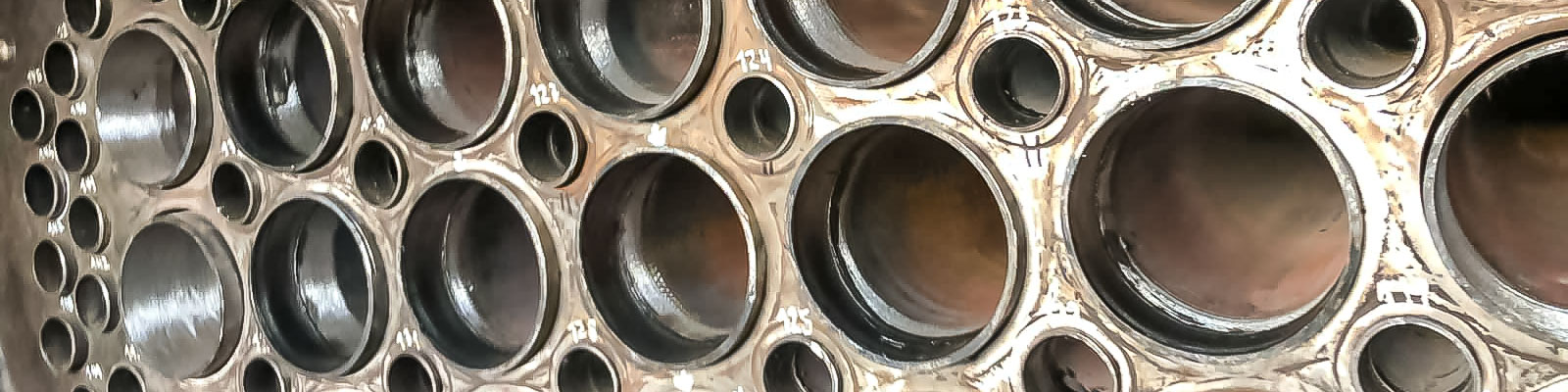

Развальцовка используется в различных отраслях промышленности, где необходимо обеспечить прочное и герметичное соединение труб с другими элементами системы. Например, в теплообменных аппаратах, котлах, системах отопления, охлаждения, газоснабжения и т.д. С её помощью создаётся эффективное соединение труб с трубными решетками.

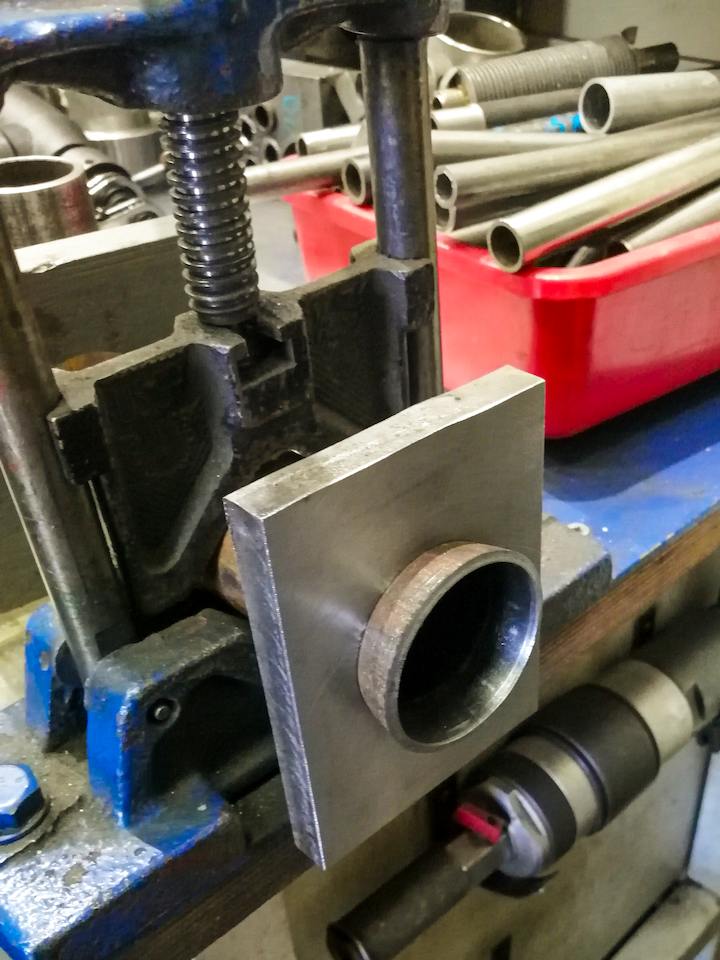

Вальцевание подразумевает радиальную деформацию трубы (увеличение радиуса трубы) для получения герметичного соединения внешних стенок трубы и трубной решетки.
Правила вальцевания труб
Чтобы обеспечить лучший результат, стоит соблюдать несколько обязательных правил вальцовки теплообменных систем.
- Вальцовка допустима только металлических труб с наружным диаметром до 150 мм, предназначенных для работ до 400°С. Прочность соединения усиливается отбортовыванием выступающего конца трубы в форму колокольчика. Перед выполнением развальцовки концы груб должны быть подвергнуты отжигу, а также проверены на раздачу и бортование.
- Для успешной вальцовки нужно точно задать два параметра – диаметр обрабатываемой трубы и толщину ее стенок.
- Для каждого диаметра вальцовки необходимо отдельное оборудование определенной серии.
Процедуру вальцевания теплообменных труб лучше доверять проверенным специалистам, у которых есть и надлежащий опыт работы, и все необходимое оборудование.
Этапы вальцевания

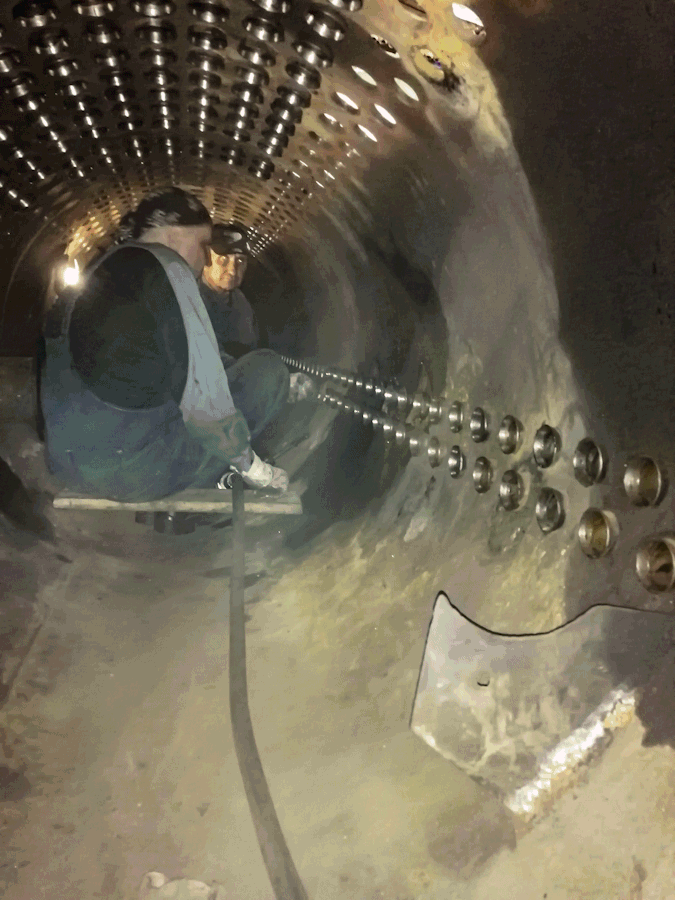

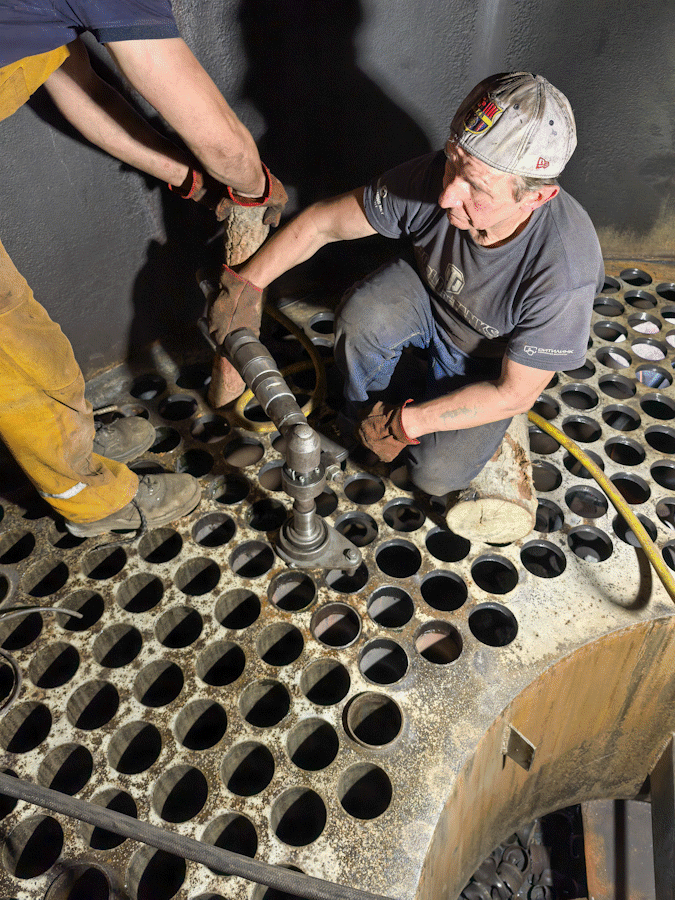

Надежное вальцованное соединение труб поверхностей нагрева котлов с барабанами, камерами или трубными досками достигается при правильном техническом процессе. После монтажа трубы в трубную решетку с зазором, выделяют два основных этапа:

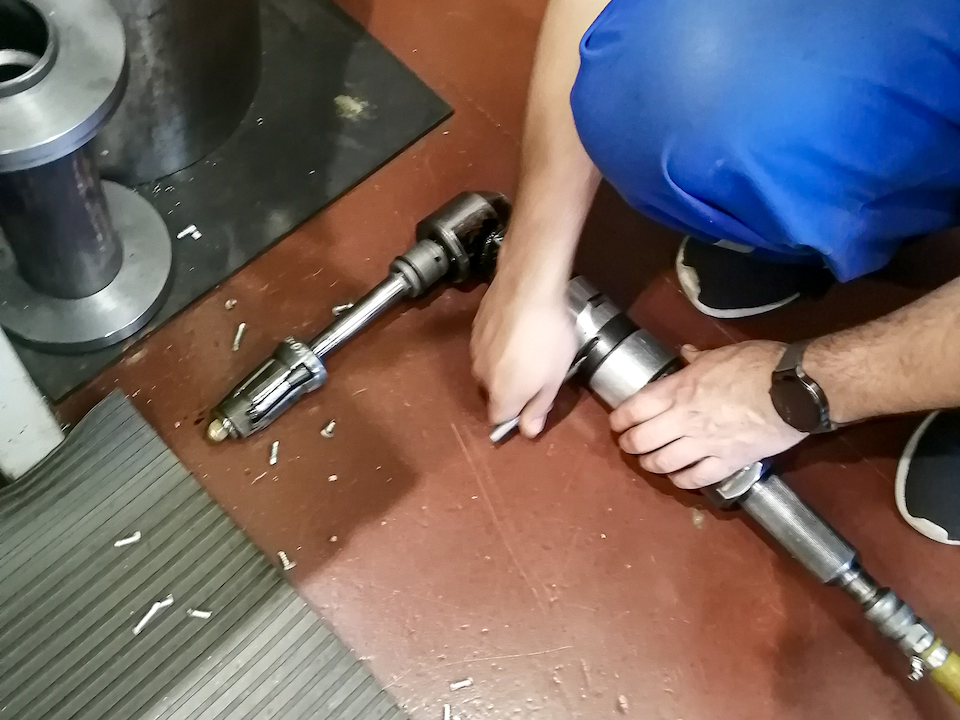

- Первый этап — привальцовка (прихватка или крепление) труб, - выполняется крепежной вальцовкой, во время её вращения происходит расширение конца трубы до полного закрепления в отверстии, т. е. выбирая весь зазор между трубой и отверстием. Благодаря этой операции труба прочно удерживается в отверстии. Признаком надежного крепления трубы является отсутствие дребезжащего звука при обстукивании ее молотком.

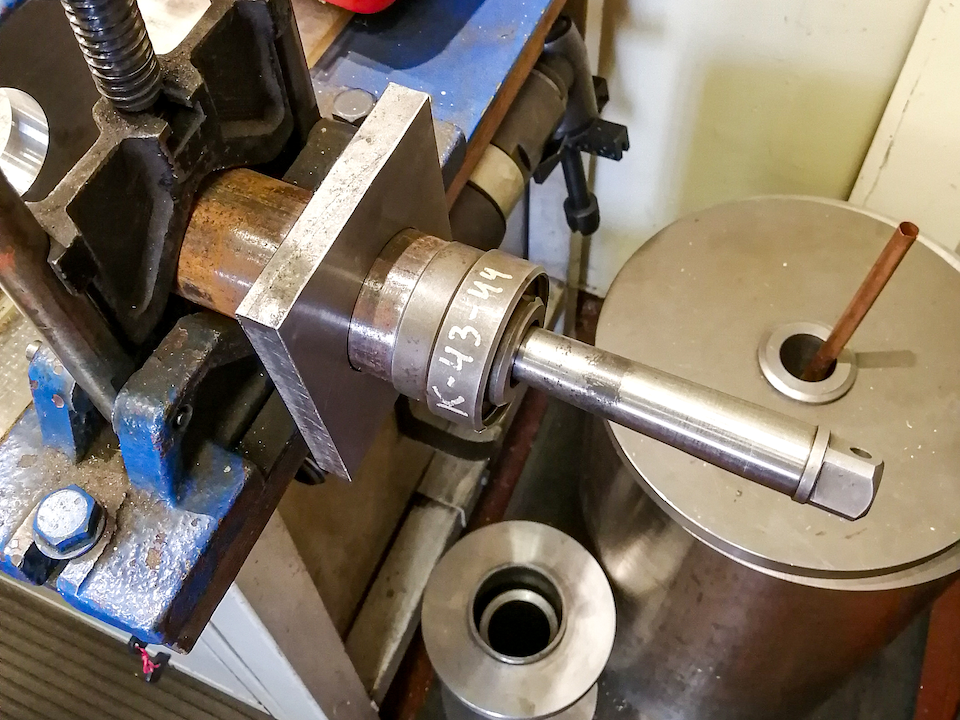

- Второй этап — развальцовка (вальцевание), во время которой труба соединяется со стенкой барабана или камеры благодаря пластической деформации. При развальцовке материал трубы уплотняется в радиальном направлении и удлиняется в осевом, что обеспечивает надежное соединение трубы с барабаном или камерой. Аналогичные деформации будут также в металле стенки барабана, примыкающем к трубному отверстию. Уплотнение металла вокруг трубного отверстия носит местный характер и при шаге трубных отверстий 1,8— 2 диаметра не сказывается на работе металла барабана.

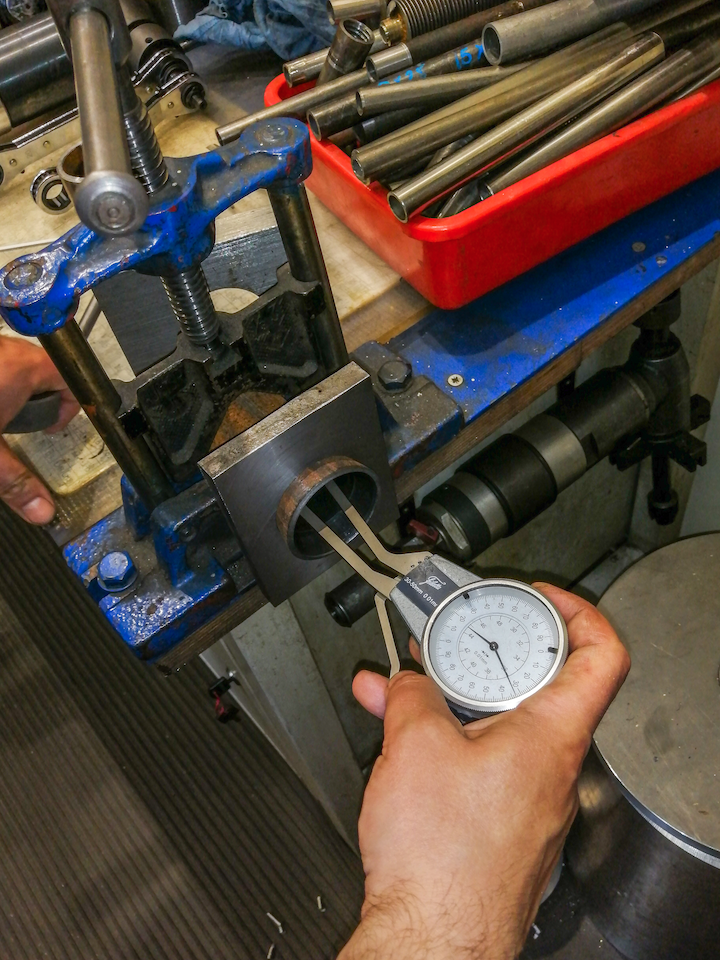

На качество вальцовочного соединения влияют овальность и конусность трубного отверстия. Овальность и конусность отверстия не должны превышать 0,23 мм для труб 0 51 и 0,27 мм для труб 0 83 мм.
Также важно придерживаться технологически оправданного времени процесса, чтобы избежать перевальцовки. Иначе, затянутая вальцовка грозит превышением допустимых норм деформации решетки, что грозит чрезмерным расширением трубы и снижением герметизации соединения.
Чтобы избежать подобных промахов, необходимо знать все о вальцовках разных серий, а также правилах техпроцесса в целом.
Приемущества работы с ООО "ВЕРА"
ООО "ВЕРА" полностью укомплектовано высококвалифицированными специалистами, прошедшими обучение в НИТЛ ГМТУ в Санкт-Петербурге и имеют многолетний опыт работы в данной области (см. фото).
Предприятие оснащено современным технологическим инструментом и оснасткой для проведения развальцовки.
Мы гарантируем качественный результат в оговоренные сроки. Наша команда профессионалов готова помочь вам в любом вопросе, связанном с ремонтом теплообменного оборудования.
