Обмуровка котлов
Обмуровка котла – система ограждающих конструктивных элементов, отделяющих топку котла и газоходы от окружающей среды. Также, - обмуровкой называется процесс создания защитного слоя из огнеупорных материалов.
Обмуровка котла - важный этап монтажа(ремонта) котельной установки. Обмуровочные работы необходимы для водогрейных и паровых котлоагрегатов, которые работают в промышленных и коммунальных котельных.
Обмуровка котельной установки, а также примыкающих к ней дымоходов позволяет защитить окружающую среду от избыточного теплового воздействия, увеличить эффективность и срок службы котла.
Вид обмуровки, технологию её выполнения и материалы, определяет производительность котла, его размеры, конструкция и система топочного устройства.
Требования к обмуровке водогрейных и паровых котлов
Обмуровка котла должна обеспечить надежную теплоизоляцию, когда доступные для персонала наружные поверхности нагреваются не выше 45°C, - остальные не выше 55°C, при температуре в помещении котельной 25°C.
Также, - обмуровка котла должна обеспечивать теплоизоляцию с коэффициентом теплопередачи не более 0,5 Вт/(м²·К), при температуре окружающего воздуха 20°C.
Конструкция обмуровки
Конструкция обмуровки котла зависит от максимальной температуры ее внутренней поверхности, а также от интенсивности и характера воздействия на нее топочных газов, шлаков и золы. Обмуровка котла - это система, состоящая из нескольких слоев различных материалов, таких как кирпич, огнеупорные плиты, изоляционные материалы, металлические скрепляющие элементы, уплотнительные материалы и обшивка.
В зависимости от конструкции, материалов и способа крепления, обмуровки котлов можно разделить на несколько типов:
Тяжелая. Тяжелая обмуровка - состоит из основания в виде фундамента, и кладки из огнеупорного и красного кирпича, который укладывается на специальный раствор. Такая «стеновая» обмуровка - самая простая по конструкции, однако она имеет большую толщину (до 640 мм) и вес (до 1200 кг на квадратный метр кладки). Применяется для котлоагрегатов и парогенераторов не большой мощности при высоте стен до 12 метров, например, для котлов ДКВР. Такая обмуровка обеспечивает высокую степень защиты от тепловых потерь и гарантирует длительный срок службы теплового агрегата.
Легкая. Легкая обмуровка - включает в себя использование шамотобетона, который наносится на сетку рабицу. Также применяются слои из минераловатных матов с магнезиальной обмазкой, жаростойких блоков, изоляции из асбоцементных плит, сверху наносится штукатурка. Такая обмуровка имеет меньший вес и стоимость по сравнению с тяжелой обмуровкой, однако обеспечивает достаточную тепловую защиту и долговечность.
Облегченная. Облегченная обмуровка - комбинирует элементы тяжелой и легкой обмуровки. Внутри – кладка шамотного и красного кирпича, далее слой из легких изоляционных материалов материалов (совелит, вермикулит, минеральная вата и др.) Снаружи - жаростойкий бетон, блоки, обшивка из металлических листов. Это позволяет снизить вес конструкции (до 400 кг на 1 метр квадратный кладки) без ущерба для ее прочности и тепловой защиты.
Уменьшение веса обмуровки позволяет увеличить ее высоту за счет использования разгрузочных поясов, опирающихся на каркас котла.
Облегченные и легкие обмуровки также разделяют на натрубные и накаркасные.
Натрубную обмуровку котла выполняют в виде отдельных слоев, последовательно наносимых на трубы экранов и другие поверхности нагрева. Обычно это слой шамотобетона и огнеупорных матов, или плиты-панели с огнеупорными и теплоизоляционными слоями, устанавливаемые на пояса жесткости, закрепленных на трубах. Т.е. несущими элементами являются трубы экранов. Применяется для котлов производительностью до 50 тн/час.
Накаркасная обмуровка – конструкция из сборных панелей, заполняемых шамотобетоном или теплоизоляционными плитами, защищенными с внешней стороны уплотнительными штукатурками. Применяется для котлов производительностью до 75 тн/час.
Требования и материалы
Обмуровка должна быть герметичной и плотной, быть способной противостоять продолжительному высокотемпературному режиму, химическому воздействию золы, шлаков, дыма и прочих продуктов сгорания, быть прочной и устойчивой, легкой, доступной для ремонта, способствовать блочному монтажу и демонтажу котлоагрегата. Материалы для обмуровки котла подбираются в зависимости от характеристик оборудования и вида конструкции.

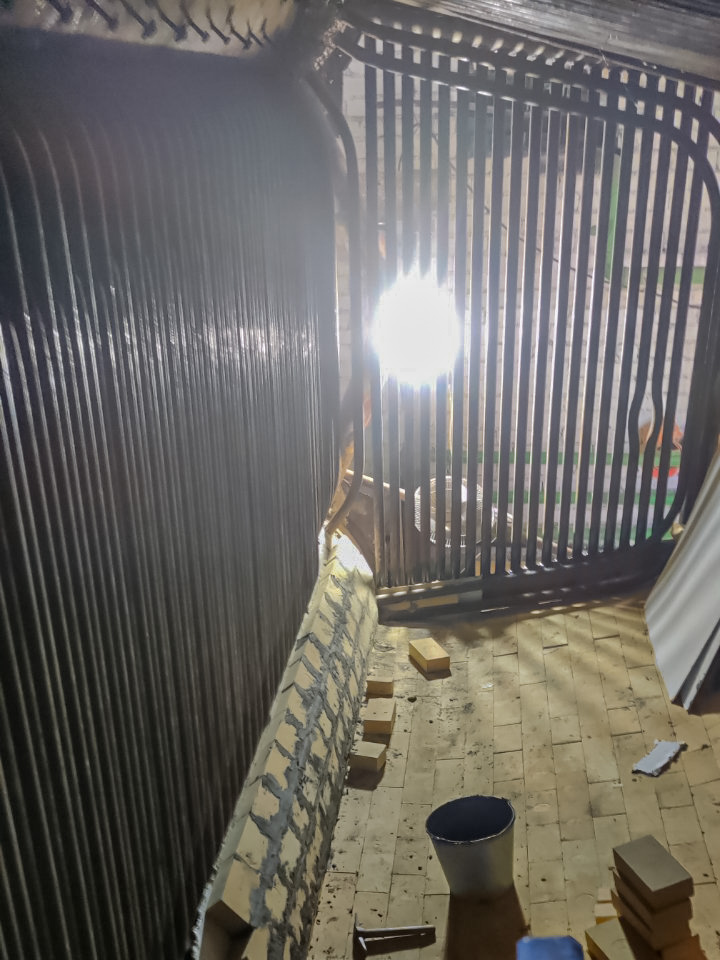

Чаще всего производят облегченную или легкую обмуровку, где в качестве огнеупорного слоя (футеровки) используется шамотный кирпич. Шов между рядами кирпича должен быть как можно тоньше – не более 3 мм, желательно 1-2 мм. Поэтому весь кирпич необходимо проверять шаблоном, кирпичи с отбитыми кромками, любыми повреждениями и неровностями на поверхности должен браковаться, добиться обязательного тонкого шва с его использованием не получится.
Наружный слой может быть выполнен из обычного красного кирпича. Наружная отделка производится посредство оштукатуривания или обмазывания, хорошо выполненная обмуровка может быть без наружной отделки, главное, чтобы температура ее наружной поверхности при работе котла не превышала 45°C. И Внешняя температура обмуровки не должна превышать температуру окружающего воздуха более чем на 25-30 °С.
При проведении работ в зимнее время, можно использовать только подогретые материалы: кирпич и плиты от +5°C, раствор от +35-40°C. После окончания обмуровочных работ нужно обязательно высушить конструкцию. Естественная сушка занимает 10-12 дней.
Технология обмуровки котельного оборудования
После успешных гидравлических испытаний паровых и водогрейных котлов можно приступить к возведению обмуровки. Обмуровка водогрейных котлов является трудоемким процессом, требующим соблюдения технологии и грамотного подбора материала.
Постройка кирпичной оболочки, а также футеровка топки, относятся к обмуровке. Применяется только огнеупорный кирпич, песок, цемент и красная глина не должны содержать посторонние включения. Кварцевый песок и огнеупорную глину необходимо просеять. Температура окружающей среды, при которой выполняют обмуровку — не выше 20-30 °С.
Набивные составы производятся на корундовой, карбундовой либо хромитовой основе. Жидкое стекло зачастую выступает в качестве связующей основы.
Все огнеупорные, теплоизоляционные и строительные материалы и изделия должны отвечать требованиям действующих стандартов или технических условий и иметь сертификат или паспорт предприятия -изготовителя.
Порядок проведения обмуровочных работ
Подготавливают огнеупорный раствор в нужной пропорции и консистенции. Перед началом проверяют опоры из металлоконструкций, которые размещаются по периметру, и правильность их расположения по детальной схеме.
Выполнение кладки кирпича требует соблюдения следующих правил:
- следующий ряд кладется только после полного завершения предыдущего;
- перед кладкой каждого ряда желательно подогнать все кирпичи насухо, устраняя битый или поврежденный;
- постоянно проверяется правильность наполнения швов строительным раствором;
- при перерыве в кладке обрывать её уступами в разных рядах, а не вертикально.
При выполнении легкой обмуровки количество изготавливаемой массы зависит от поверхности, требующей обработки, и необходимой толщины. Состав, нанесенный на поверхность, покрывается специальной сеткой, изготовленной из огнеупорного материала. Уплотнительная обмазка выполняется магнезитом, асбестом или шамотным порошком. Стоит отметить, что обмазка может выполняться в случае, если масса еще не застыла.
По завершению работ, обмуровку необходимо высушить: 10-12 дней в естественном режиме при открытых топочных и дымовых задвижках или 3-5 дней в естественном режиме + несколько дней при минимальной мощности непрерывно работающего котла.
